Tesla TFH

WANDWÄRMEDÄMM-SANDWICHPLATTENTESLA TFH

Eine Wandplatte mit verdeckter Schraube und Füllung aus Polyurethan (PUR) oder selbstverlöschendem Polyurethan (PIR). Eine Sandwichplatte mit verdeckter Verbindung erfüllt höchste ästhetische Anforderungen (bei der Montage bleibt die Schraube im Plattenanschluss verborgen).

Dicke: 40-50-60-80-100-12 0mm
Profilierung: Standard, Mikro und Gladio
Länge: 2000 mm – 15000 mm

Standardfarben:

https://www.teslapanels.rs/wp-content/uploads/2022/09/standardne-boje.png

https://www.teslapanels.rs/wp-content/uploads/2022/09/tesla-tfh-001-640x644.png

https://www.teslapanels.rs/wp-content/uploads/2022/09/tesla-tfh-002.png

TABELLE 01
TABELLE 02

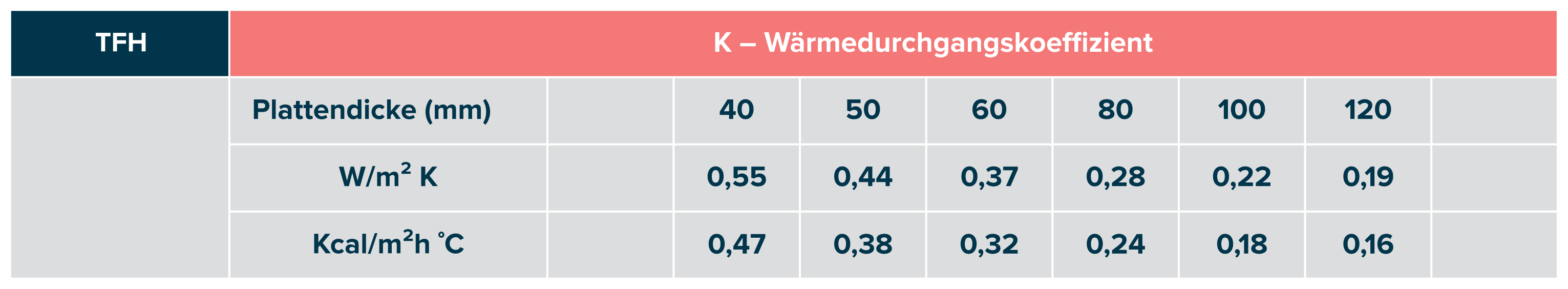

K – Wärmedurchgangskoeffizient

https://www.teslapanels.rs/wp-content/uploads/2022/11/tesla-tfh-tabela-001-deu.png

https://www.teslapanels.rs/wp-content/uploads/2022/11/tesla-tfh-tabela-002-deu.png

https://www.teslapanels.rs/wp-content/uploads/2022/11/tesla-tfh-tabela-003-deu.png

The calculation conforms to BAS EN 14509:2013
The bearing capacity is determined on the basis of two criteria: bolt clamping force=N/mm2
The criterion allows deflection Wdop=L/200mm
